Battery Operated Synths Pt. 1の前に、もう一台先につくっていたほうのシンセも紹介します。

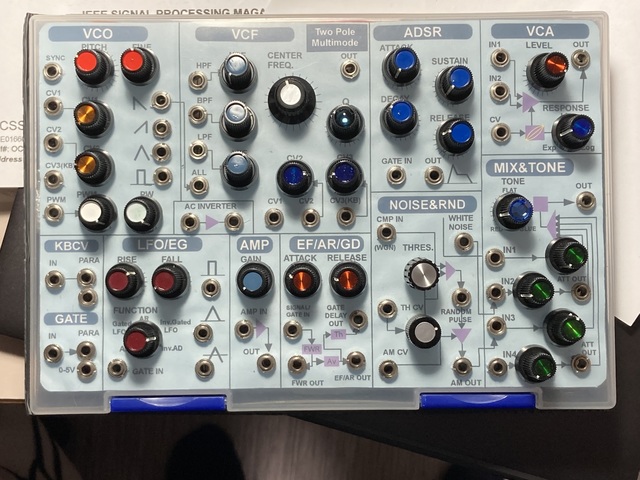

この箱に入れる前、2015年ごろは、菓子箱に入っていてこんな見かけでした。https://understandcircuit.seesaa.net/upload/detail/00002465N000000001/14…
コメント：0

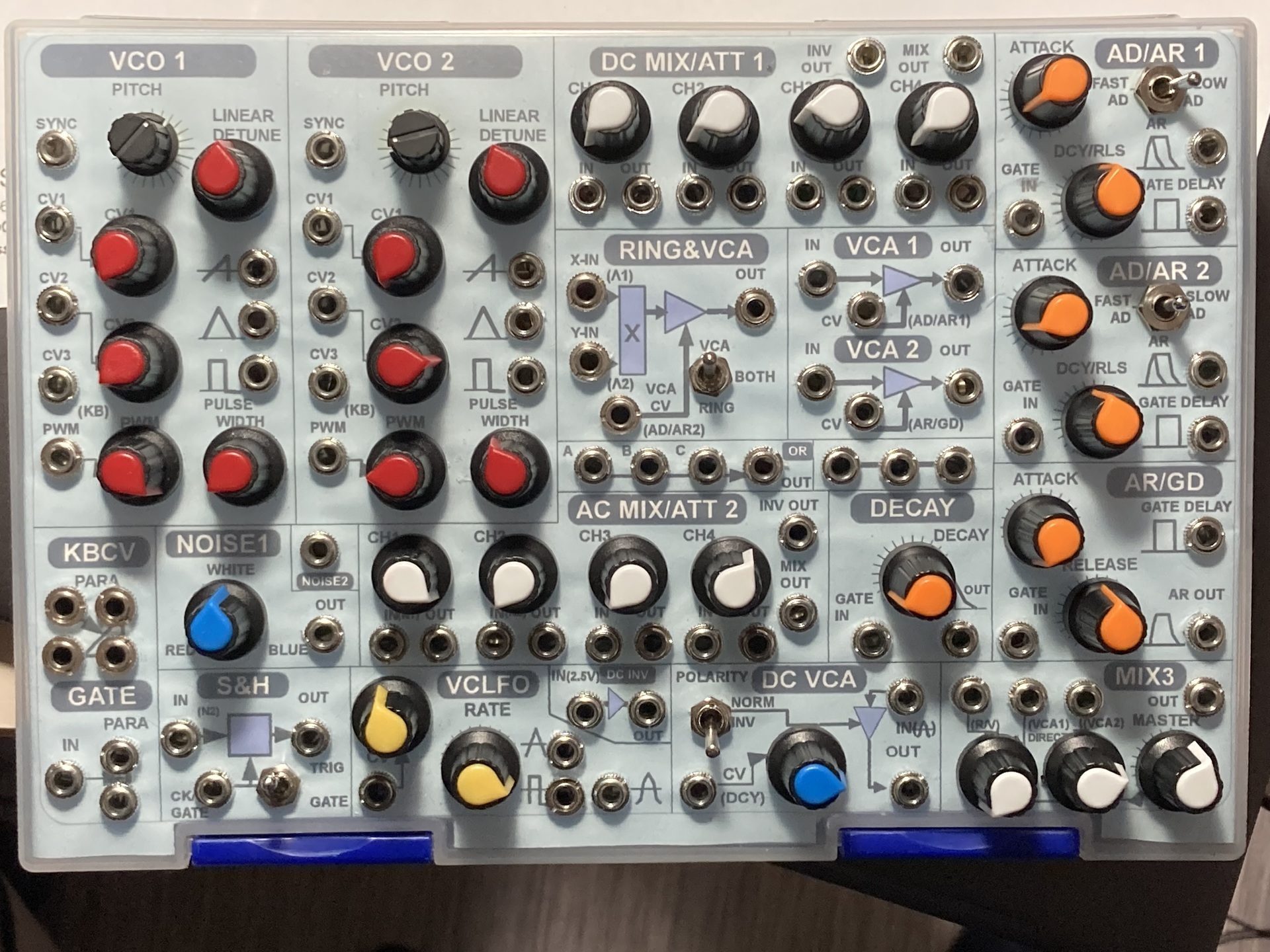

９V電池で動くモジュラーシンセがやっとできました。電池で動くモジュール基板をいくつか作ったところで、2015年くらいにダンボール箱に組み込んでお披露目したものを、ポリプロピレンのハガキケースにいれかけてとまっていました。さらにいくつかモジュールを作ることを前提に、2017年に新しい箱だけつくっていたのですが、、、、。
参考： 箱だけ作…
コメント：0

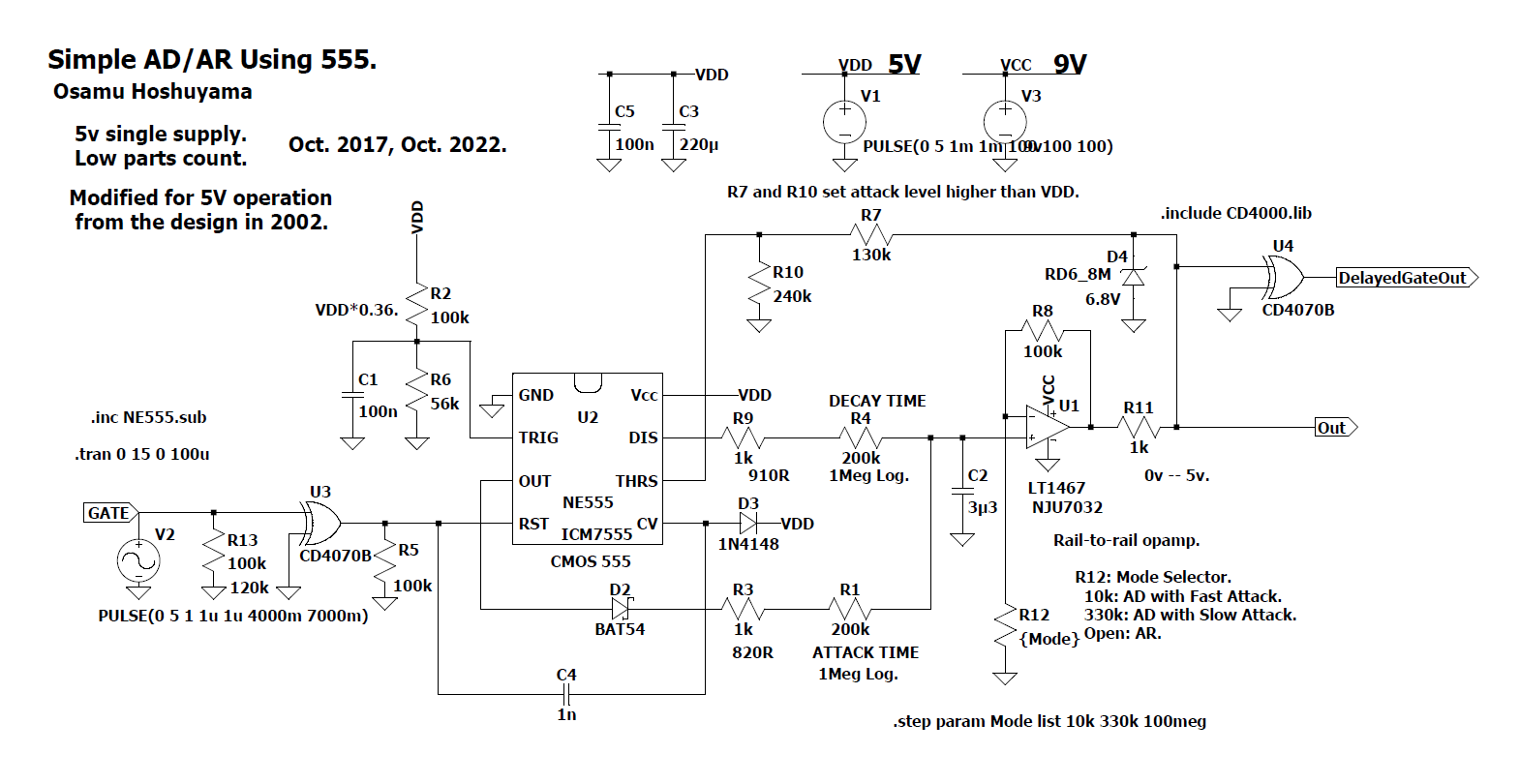

AD/AR切り替えのEGを改造しました。組み込んで使ってみると、おかしい動作をしてしまう場合がありました。
元の回路： https://understandcircuit.seesaa.net/article/201806article_3.html
新しい回路：万能基板なので配線は簡単に変更できました。Modeスイッチを切り替…
コメント：0
9V電池で動くモジュラーシンセのための回路群です。内部にDCDCコンバータをつけて、±5Vが使えるようにしてあります。

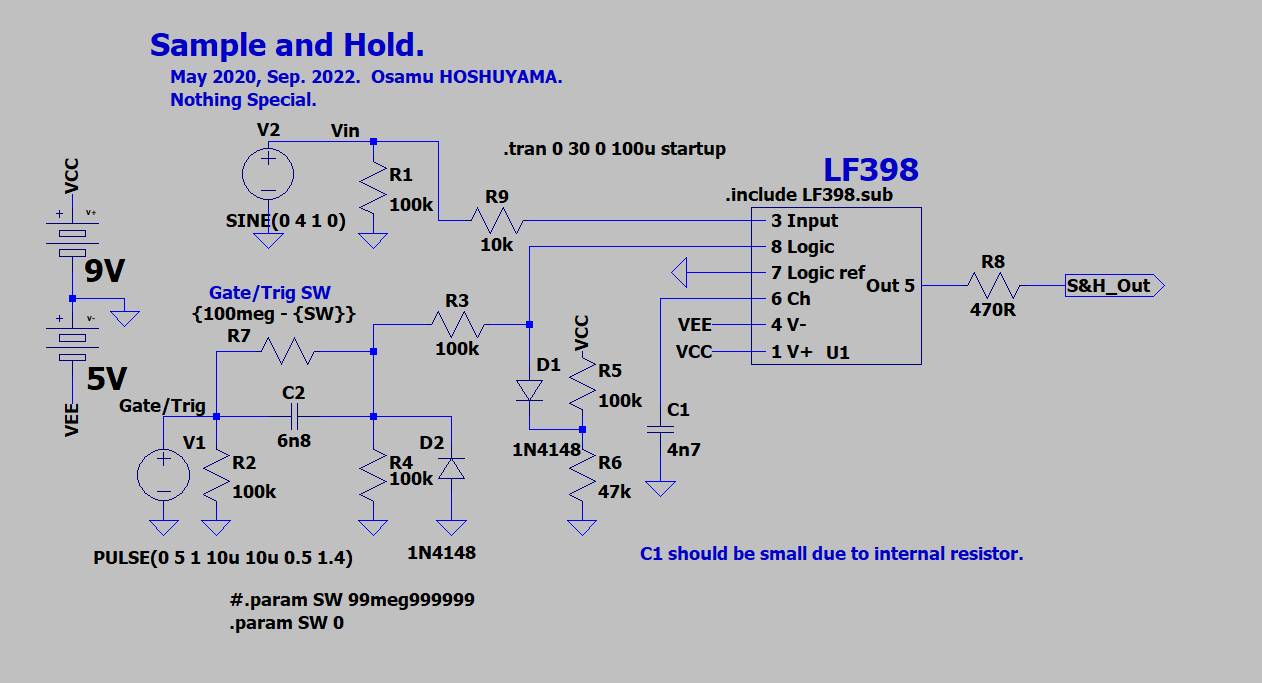

1. Sample & Hold
専用ICを使ってみました。内部にある数百Ωの抵抗があり、ホールド用のコンデンサを大きくすることができませんでした。
2. VCA
電池動作用に作ってあったVCAを、…
コメント：0
https://bastl-instruments.com/eurorack
このメーカも一部の回路図を公開しています。DIYものが主ですが、ほかの古いモジュールも一部は回路図やプログラムがあります。
おわり

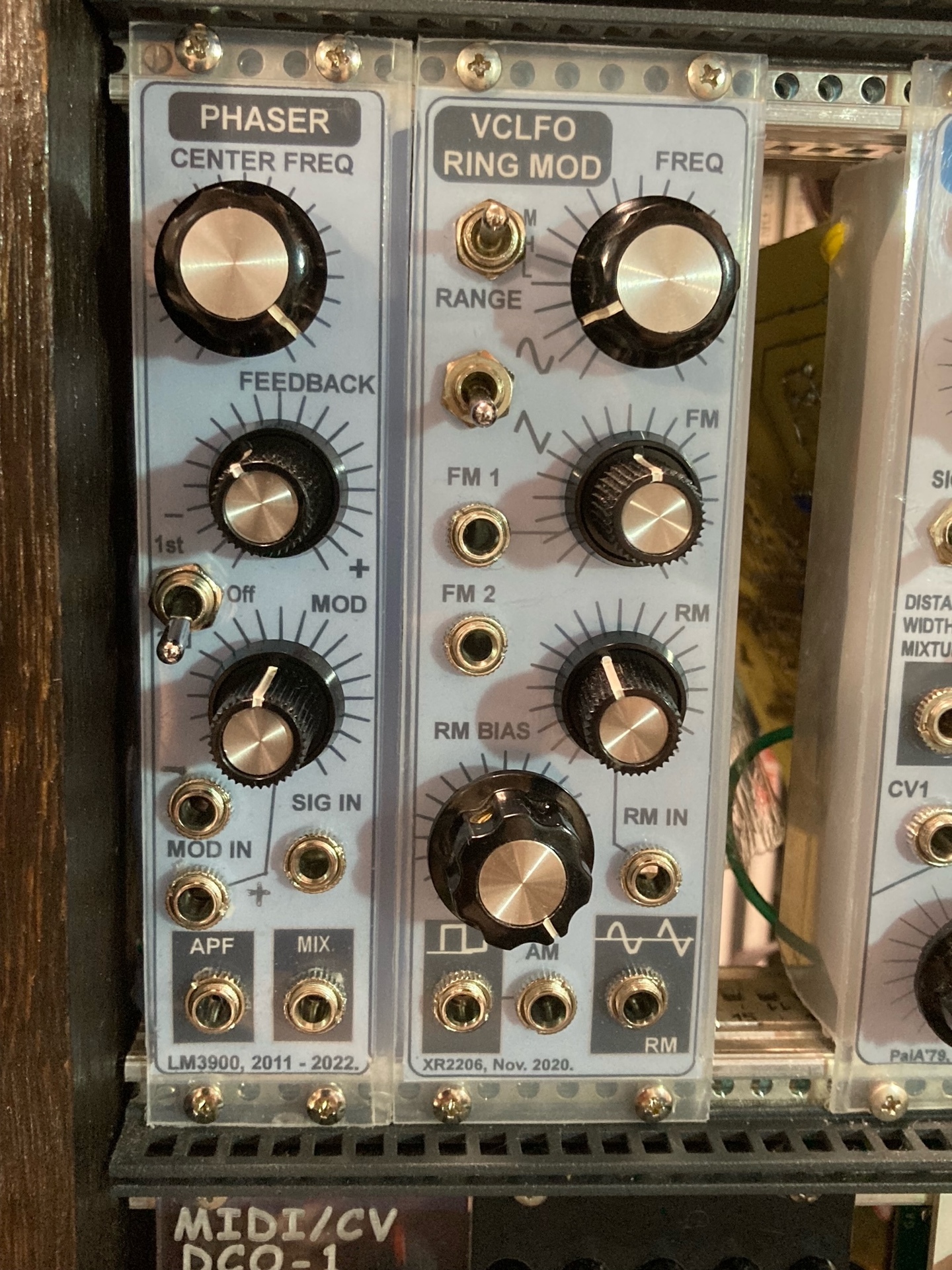

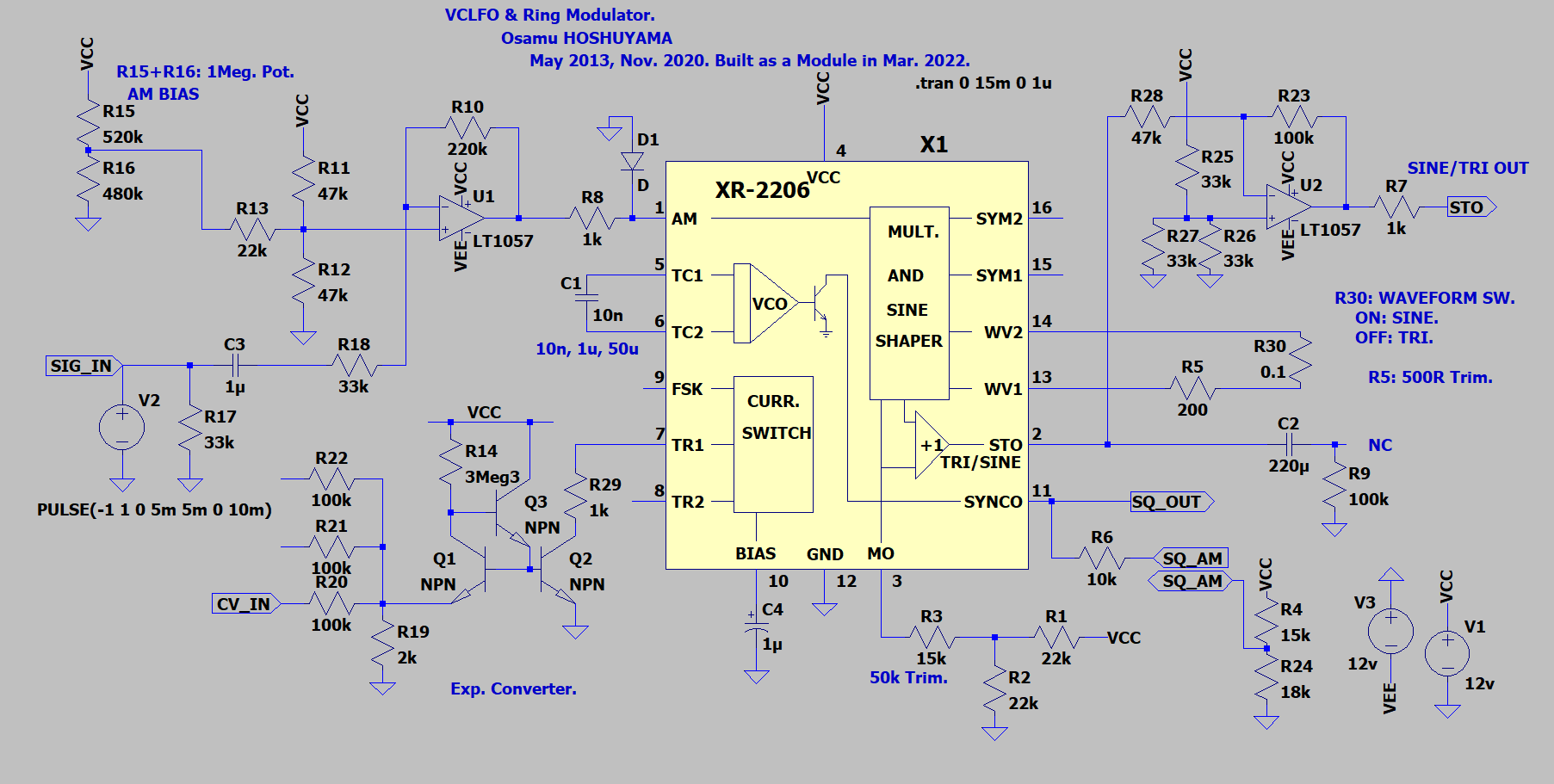

XR2206 を使った Ring Modulatorをモジュールとして作りました。XR2206はVCOなのですが、精度が高くはないので、音階を出すのではなく、可聴域まで出せるLFOとしました。
回路図：
以前設計した回路：
https://understandcircuit.seesaa.net/article/201…
コメント：0
20年以上前に作り損ねたPhaserを何とか動かしました。製作物としてはひどいものですが、記録として公開します。
回路図：
MoogのHPFなどで使われている、Horizontal Ladderとか呼ばれている回路を使いました。この回路形式のPhaserは、EMS HiFliやSteiner Parkerがあります。EM…

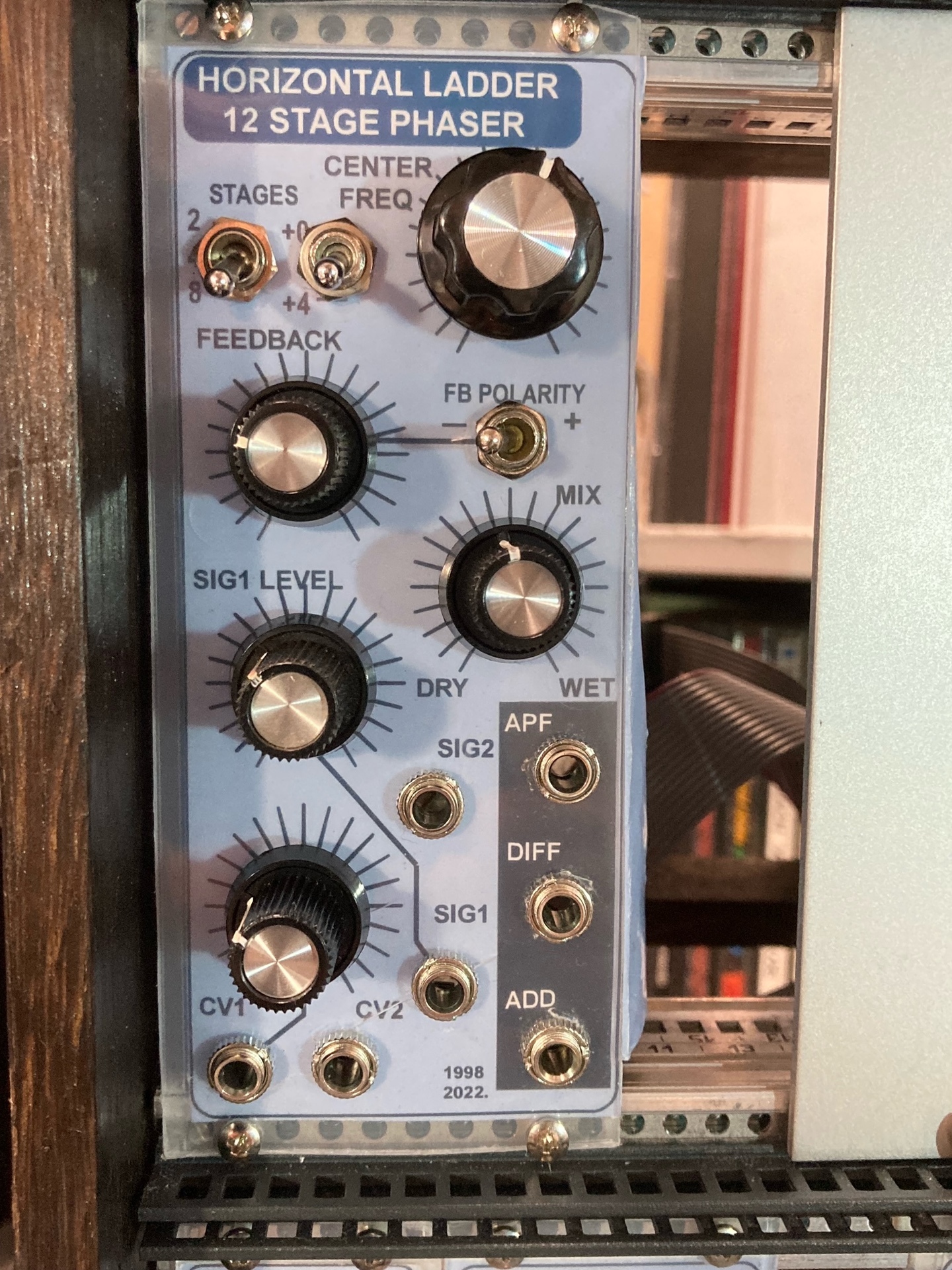

LM3900というノートンアンプを使ったPhaserをモジュールとして製作しました。
原理の解説と基本設計は10年以上前でした。
https://understandcircuit.seesaa.net/article/201108article_2.html
全く新しい回路であることが自慢です。ノートンアンプの入力に…
コメント：0
ユーロラックやBuchlaのクローンモジュールを売っているガレージメーカのようです。
https://www.lasesentaysiete.com/
Buchlaの情報がとても充実しています。
https://www.lasesentaysiete.com/resources
モジュールの番号だけでは機能が分からないの…
Sergeシンセについて貴重な基板写真や、採取した回路図がたくさんあります。
http://guyd2.com/cellar/modules/index_modules.html
おわり
